Sidang Tugas Akhir
Perancangan Sistem Informasi SISCA Berbasis Website untukMonitoring Alat Darurat K3 di PT. Aisin Indonesia
System Information Safety Checksheet Aisin
Latar Belakang
Monitoring manual berbasis kertas memperlambat respons K3.
Keterlambatan rekapitulasi hasil inspeksi lapangan.
Potensi human error dalam pencatatan ulang.
Risiko kehilangan dokumen fisik checksheet.
Lambatnya pelaporan alat berstatus NG (Not Good).
Tujuan & Solusi SISCA
SISCA mengubah inspeksi alat darurat menjadi alur digital yang terpantau.
Digitalisasi
Implementasi QR Code untuk identifikasi alat darurat secara cepat dan akurat di area pabrik.
Real-time
Monitoring kondisi APAR, hidran, tandu, dan alat darurat lain melalui dashboard real-time.
Otomatisasi
Pembuatan laporan inspeksi otomatis dalam format PDF/Excel untuk mempercepat birokrasi K3.
Metodologi SDLC
Pengembangan dilakukan bertahap dari identifikasi masalah sampai pemeliharaan.
Planning
Identifikasi masalah & studi kebutuhan SISCA.
Analysis
Wawancara & observasi alur K3 di lapangan.
Design
UML Modeling, ERD, & wireframing UI.
Implementation
Coding: Laravel, MySQL, Bootstrap.
Testing
Black Box & White Box verification.
Maintenance
Perbaikan bug & update keamanan.
Analisis & Perancangan
Aktor lapangan, supervisor, dan admin terhubung melalui arsitektur MVC.
PIC
Scan QR, input pengecekan, dan unggah foto.
Supervisor
Monitor dashboard, approval, dan cetak laporan.
Admin
Kelola user dan master data alat.
Arsitektur MVC
Laravel memisahkan logika Controller, tampilan View, dan data Model.
ModelViewControllerMySQL
Implementasi

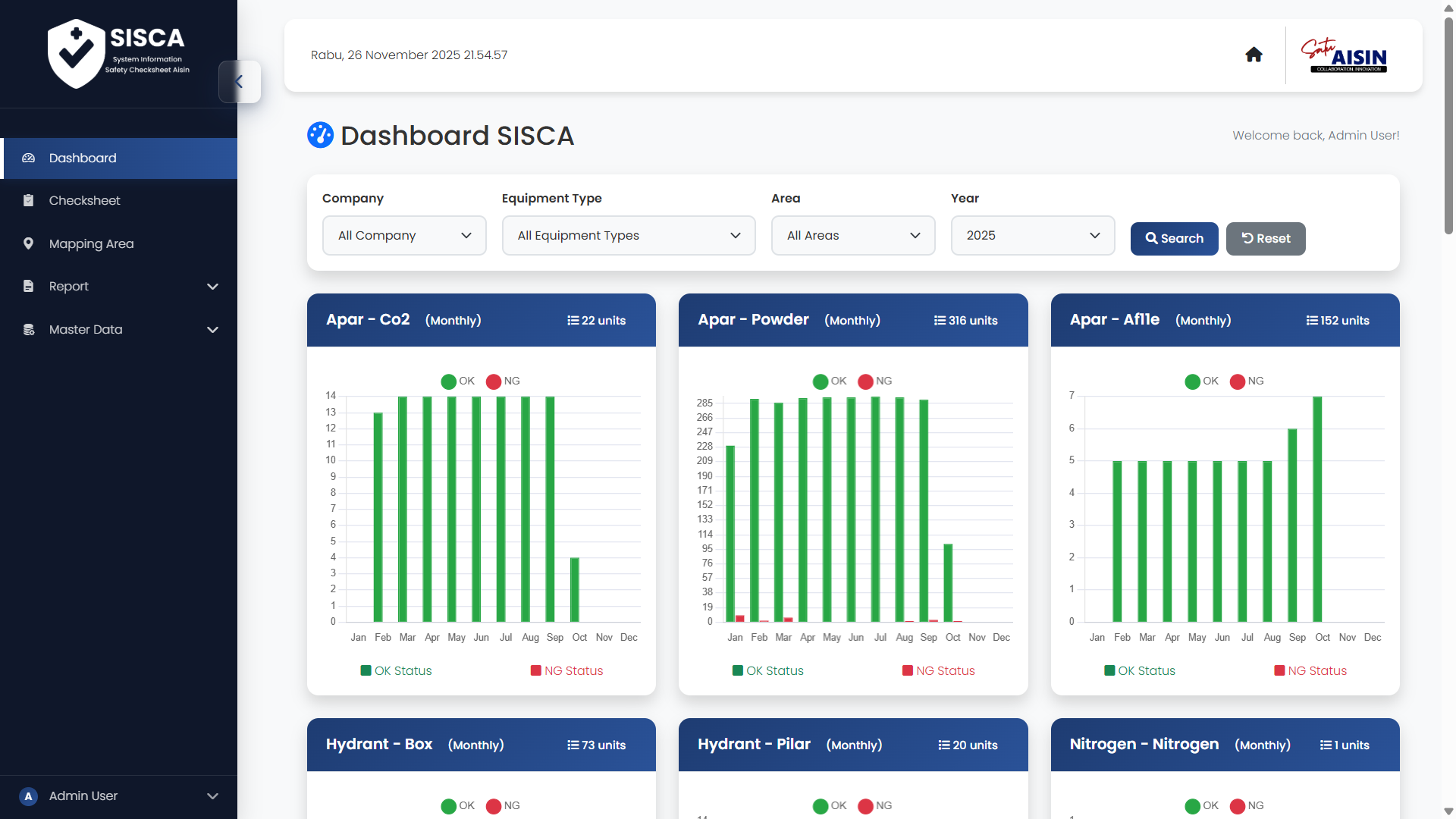

Dashboard menyajikan status OK vs NG dan bukti inspeksi secara visual.
Rekapitulasi kondisi alat OK vs NG per area secara visual.
Memastikan transparansi setiap pengecekan PIC di lapangan.
Memulai inspeksi dari identifikasi alat yang spesifik.
Hasil Black Box Testing
Seluruh skenario fungsi utama berjalan sesuai kebutuhan.
100%12 dari 12 skenario berhasilBlack Box Testing
| Skenario Uji | Hasil yang Diharapkan | Status |
|---|---|---|
| Login dengan email dan password valid | Pengguna masuk ke dashboard sesuai role | Berhasil |
| Login dengan password salah | Sistem menolak akses dan menampilkan pesan kesalahan | Berhasil |
| Scan QR Code alat | Sistem menampilkan detail alat dan form pengecekan | Berhasil |
| Input hasil pengecekan status OK | Data pengecekan tersimpan dengan status OK | Berhasil |
| Input hasil pengecekan status NG | Data pengecekan tersimpan dan masuk ke NG History | Berhasil |
| Unggah foto bukti pengecekan | Foto tersimpan dan tampil pada riwayat pengecekan | Berhasil |
| Melihat riwayat pengecekan | Sistem menampilkan daftar riwayat berdasarkan alat/periode | Berhasil |
| Pencarian data alat | Sistem menampilkan data sesuai kata kunci | Berhasil |
| Tambah master data alat | Data alat baru tersimpan pada database | Berhasil |
| Edit master data alat | Data alat berhasil diperbarui | Berhasil |
| Hapus master data alat | Data alat terhapus atau dinonaktifkan sesuai validasi | Berhasil |
| Generate laporan PDF/Excel | Sistem menghasilkan laporan sesuai filter periode | Berhasil |
Analisis White Box
Max cyclomatic complexity bernilai 4, menandakan logika sistem sederhana.
4Max Cyclomatic ComplexityAlur logika tetap sederhana
Modul Login
3Pengecekan Alat
4Generate Laporan
3| No | Modul | Deskripsi Alur Flowgraph | N / E / V(G) | Jalur Independen |
|---|---|---|---|---|
| 1 | Login | Validasi input, cek akun, cek password, redirect role | 8 / 9 / 3 | P1 input kosong; P2 akun/password salah; P3 valid masuk dashboard |
| 2 | Pengecekan alat | Scan QR, detail alat, input status, validasi foto/catatan, simpan data | 10 / 12 / 4 | P1 QR tidak valid; P2 data tidak lengkap; P3 OK; P4 NG masuk NG History |
| 3 | Generate laporan | Pilih periode/filter, validasi data, ambil data inspeksi, ekspor laporan | 7 / 8 / 3 | P1 filter kosong; P2 data tidak ditemukan; P3 laporan berhasil dibuat |
V(G) = E - N + 2E = jumlah edge, N = jumlah node, V(G) = jumlah jalur independen / cyclomatic complexity.
Nilai rendah menunjukkan alur logika program sederhana dan mudah dipelihara.
Demo Aplikasi SISCA
Mari kita lihat alur kerja sistem secara langsung.
Terima kasih atas perhatian Bapak/Ibu Dewan Penguji.
01 / 10
